Jak bezpečně uchovávat biologické vzorky v kapalném dusíku
Špičková řešení kryogenního skladování od Haier Biomedical
Kapalný dusík (LN₂) při teplotě −196 °C představuje dnes zlatý standard pro dlouhodobé uchovávání biologických vzorků. Ať jde o primární buněčné kultury, kmenové buňky, krevní deriváty, tkáňové biopsie nebo vzácné genomické materiály — správně zvolená kryogenní technologie rozhoduje o tom, zda vaše vzorky přežijí roky bez degradace, nebo zda přijdete o nenahraditelný biologický materiál.
Tento průvodce vysvětluje klíčové technické parametry moderních LN₂ systémů, porovnává dostupné strategie skladování a pomůže vám vybrat řešení, které chrání vaše vzorky i vaši investici.
1. Fyzikální základ kryogenního skladování
Při teplotě kapalného dusíku (−196 °C) se enzymatické reakce, oxidační procesy i mikrobiální aktivita prakticky zastaví. Biologické molekuly — DNA, RNA, proteiny i celé buněčné struktury — zůstávají chemicky i morfologicky stabilní po desítky let, pokud jsou správně kryoprotegované a udržovány při konstantní teplotě.
Klíčovým faktorem není jen dosažení nízké teploty, ale zejména:
- Teplotní stabilita — výkyvy způsobují rekrystalizaci ledu a poškozují buněčné membrány
- Rovnoměrné rozložení teploty — gradient > 20 °C v jednom zásobníku snižuje kvalitu okrajových vzorků
- Rychlost a kontrola zamrazování — neřízené zamrazení bez kryoprotektant vede k intracelulárnímu poškození
Vapor fáze (cca −190 °C) je dnes průmyslovým standardem pro bankovní a výzkumné aplikace. Vzorky nejsou v přímém kontaktu s LN₂, čímž se eliminuje riziko přenosu patogenů nebo kontaminantů mezi vzorky — kritický požadavek při práci s infekčním materiálem nebo v
GMP prostředí.

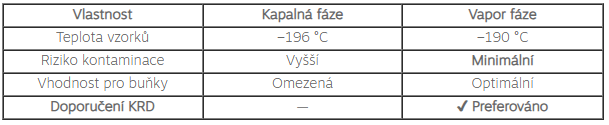

Srovnání: Kapalná fáze vs. Vapor fáze
| Vlastnost |
Kapalná fáze |
Vapor fáze |
| Teplota vzorků |
−196 °C |
−190 °C |
| Riziko kontaminace |
Vyšší |
Minimální |
| Vhodnost pro buňky |
Omezená |
Optimální |
| Doporučení KRD |
— |
✔ Preferováno |
2. Technické parametry systémů Haier Biomedical
Systémy Haier Biomedical jsou navrženy pro vysokonáročné prostředí biobank, nemocnic, farmaceutických výzkumných center a core facilities. Jejich technické parametry odpovídají požadavkům ISO 20387 (biobankovnictví) a jsou kompatibilní s GMP i GLP protokoly.
−196 °C
kapalný dusík
Teplota |
95 000+
kryozkumavek
Kapacita |
< 10 °C
v celém prostoru
Teplotní rozdíl |
24/7
IoT + alarmy
Monitoring |
Teplotní stabilita a vakuová izolace:
Systémy využívají vícevrstvou vakuovou superizolaci (MLI – Multi-Layer Insulation), která minimalizuje tepelné přestupy z okolního prostředí. Výsledkem je:
- Teplotní gradient v celém skladovacím prostoru < 10 °C (oproti starším systémům s gradientem 20–30 °C)
- Nízká spotřeba LN₂ — pokročilé modely spotřebují o 30–40 % méně LN₂ než konvenční zásobníky
- Stabilní podmínky i při otevření víka — teplota se vrátí na provozní hodnotu do 2–5 minut
Kapacitní modely:
Portfolio zahrnuje systémy od laboratorního po průmyslový rozsah:
- Kompaktní modely: 13 000 – 25 000 kryozkumavek (2 ml) — ideální pro klinické laboratoře a malé biobanky
- Středně velké systémy: 30 000 – 60 000 kryozkumavek — pro nemocniční biorepozitáře a výzkumné ústavy
- Velkokapacitní systémy: až 95 000 kryozkumavek — pro národní biobanky a farmaceutická centra
Modulární rack systémy s rotačním přístupem umožňují rychlé a ergonomické vyhledávání vzorků bez nutnosti prohledávat celý zásobník.
3. Inteligentní monitoring a kybernetická bezpečnost dat
Ztráta vzorků v důsledku technické závady je v moderním laboratorním provozu nepřijatelná. Systémy Haier Biomedical proto nabízejí víceúrovňovou ochranu:
Kontinuální monitoring — žádný výpadek nezůstane bez povšimnutí:
- Kontinuální monitoring — žádný výpadek nezůstane bez povšimnutí
- Duální senzory teploty a hladiny LN₂ s nezávislým napájením
- Alarmy v reálném čase: SMS, e-mail, push notifikace v mobilní aplikaci
- Automatické doplňování LN₂ (auto-fill) s nastavitelným prahem hladiny
- Cloud logging a přístup k historii měření odkudkoliv (IoT / SCADA kompatibilita)
- UPS záloha — ochrana dat i při výpadku elektrické sítě
Data z monitoringu jsou šifrována a exportovatelná ve formátech kompatibilních s auditními požadavky FDA 21 CFR Part 11 a EU GMP Annex 11 — klíčový požadavek pro farmaceutické a klinické prostředí.

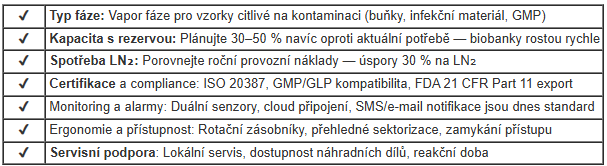

4. Klíčová kritéria výběru systému
Výběr kryogenního systému by měl vycházet z dlouhodobé strategie vaší laboratoře, nikoli jen ze současných potřeb. Doporučujeme hodnotit následující parametry:
| ✔ |
Typ fáze: Vapor fáze pro vzorky citlivé na kontaminaci (buňky, infekční materiál, GMP) |
| ✔ |
Kapacita s rezervou: Plánujte 30–50 % navíc oproti aktuální potřebě — biobanky rostou rychle |
| ✔ |
Spotřeba LN₂: Porovnejte roční provozní náklady — úspory 30 % na LN₂ |
| ✔ |
Certifikace a compliance: ISO 20387, GMP/GLP kompatibilita, FDA 21 CFR Part 11 export |
| ✔ |
Monitoring a alarmy: Duální senzory, cloud připojení, SMS/e-mail notifikace jsou dnes standard |
| ✔ |
Ergonomie a přístupnost: Rotační zásobníky, přehledné sektorizace, zamykání přístupu |
| ✔ |
Servisní podpora: Lokální servis, dostupnost náhradních dílů, reakční doba |
5. Návratnost investice — proč levnější řešení vychází draho
Pořizovací cena tvoří zpravidla pouze
20–30 % celkových nákladů na kryogenní systém za dobu jeho životnosti (10–15 let). Rozhodující jsou provozní náklady a rizika:
| Úspora díky Haier systému |
Riziko při nevhodném systému |
| Nižší spotřeba LN₂ (−30–40 %) |
Ztráta vzorků při poruše = nenahraditelné náklady |
| Méně servisních zásahů (MLI izolace) |
Skryté náklady na časté doplňování a servis |
| Cloud monitoring = rychlá reakce na alarm |
Compliance rizika při chybějícím audit logu |
| Delší životnost (15+ let) |
Předčasná výměna u podřadných systémů |
Kontaktujte nás — vybereme řešení na míru vaší laboratoři
Každá laboratoř má specifické požadavky — jiný typ vzorků, jiný objem, jiné compliance nároky. Tým KRD vám pomůže s analýzou potřeb, výběrem optimálního modelu Haier Biomedical a zajistí kompletní servisní podporu po celou dobu životnosti systému.
E-mail: krd@krd.cz | poptavky@krd.cz
Telefon: +420 257 013 400
Web: www.krd.cz
Rádi připravíme nezávaznou konzultaci a individuální cenovou nabídku.
